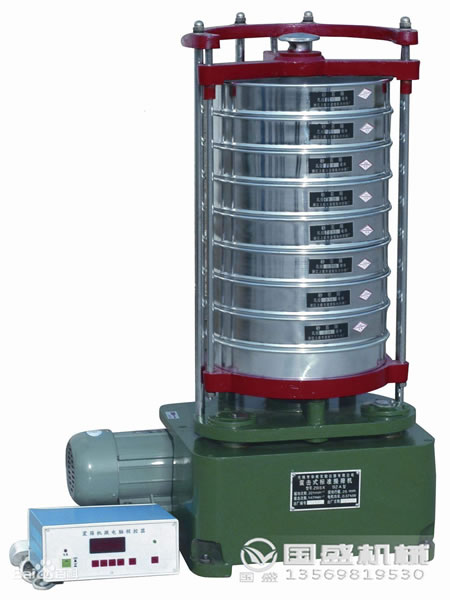

顶击式振动筛

      顶击式振动筛又名顶击式振筛机，该设备为标准型试验室专用振动筛，规格有￠200mm、￠300mm样式。符合建材、地质、交通、化工等行业有关测试规范的要求，该机具有回转和振击双重运动，能定时控制筛分时间。充分利用偏心原理使机器的平台面发生有规律的震动和顶击，代替了手工式筛分物料的优势，具有时间精准、力度合理、频率均匀等优点。

产品优势

      顶击式振动筛采用了高精度的蜗轮蜗杆变速传动，电子定时器单片机控制，实现时间可调、工作时急停等多种功能。整机结构合理、运行平稳、性能稳定、坚固耐用、操作方便等特点。

工作原理

1、顶击式振动筛由电动机通过传动轴，蜗轮付带动摆动架上的主偏心轴旋转，从而又连带动其他两个副偏心轴回转使整个筛组的摆动得到半径，也等于偏心距的平面周围摆动。
    2、同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摇动的同时进行振击。

技术参数

项目	参数
配用筛具	Φ200mm
回转半径	12.5mm
工作电源	三相380V
摇动频率	221次／分
震幅	5mm
振击频率	147次／分
电机功率	0.37KW
外形尺寸	550×380×730
重量	120kg

  注：以上顶击式振动筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

使用说明

1、在按放筛子时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。
     2、将需筛分化验的物料倒入较上层的筛子内，盖好筛盖然后按放在振摆仪承筛座内。
     3、反时转夹筛盘上的胶木手柄，将整个夹筛盘向下滑在套筛上，然后，再顺时针旋转夹筛盘上胶木柄，其内的顶杆轴夹紧承座，把整套分样筛固紧。
     4、把振摆仪上的定时器旋钮拨到筛析所需时间，打开电源开关，振摆就会开始筛转式的工作。
     5、待定时器到达先定时间的定位，振摆仪自动停止工作。
     6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提，固定在滑套上，取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重精确到检析比例。
     7、初次工作时无上下震动，因电机倒转，请将电源线头调换一下。
     8、工作结束关闭电源。

顶击筛维护

1、为稳固振筛机，需要用四个地脚螺钉固紧；
     2、为保护内机件不受损坏，在使用前将箱体面板上油尺头取出，加机油3公斤；
     3、每次筛分使用后，应揩净机体上的筛盘内的残余灰尘，严禁水洗敲击、安放顺序不能颠倒；
     4、电机、机箱每年清洗一次，定时器二年加油一次，确保机件的使用寿命，不使用时加防尘罩。

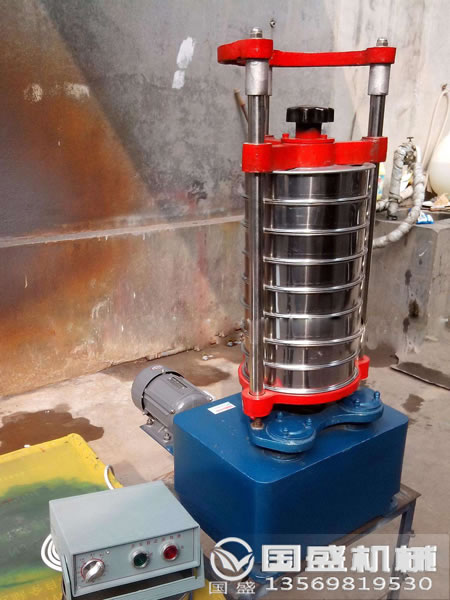

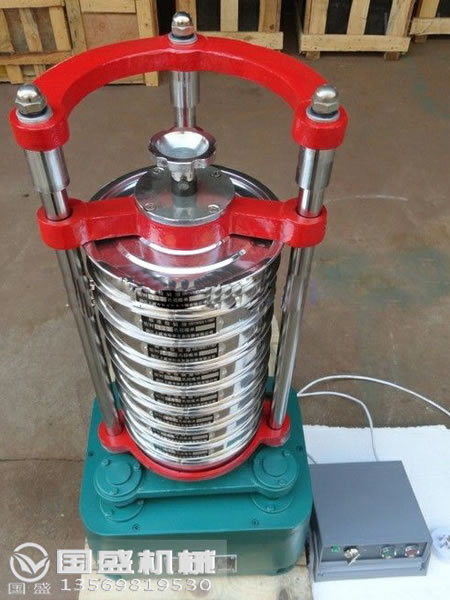

客户案例
