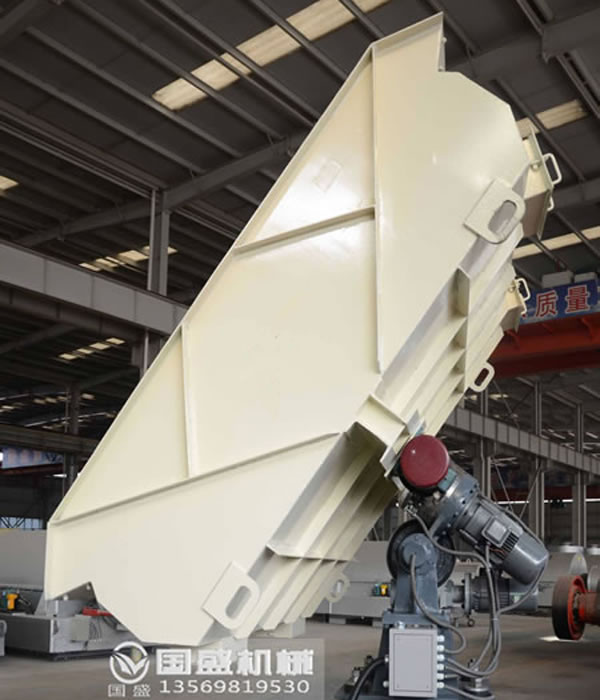

弧形筛

  弧形振动筛（弧形筛）主要用于迁煤厂及选矿厂对物料进行预先脱水、脱泥、脱介作业，分级煤泥回收?；⌒紊敢话惆沧霸诙ι钢埃约跎俣ι该婊?，它结构简单、占地面积小、脱水效果好、便于维修、物料不易堵塞；该筛机是由包角45度、60度曲率半wi2030Mm筛箱构成，弧形筛面、筛框采用枢轴专向结构，能旋转180度，延长筛面使用寿命。

产品优势

1、结构简单，不需动力也可以筛分，处理能力和筛分效率比条缝筛分机高；
     2、处理量大，效率高，专门对物料进行脱水、脱介；
     3、全封闭结构、无泄露、改善车间工作环境；
     4、筛箱和筛网根据用户要求可采用不锈钢材质制作，以及筛面角度成弧形透网，易渗漏、耐磨、耐腐蚀；
     5、可自动清洗筛板和进料口。

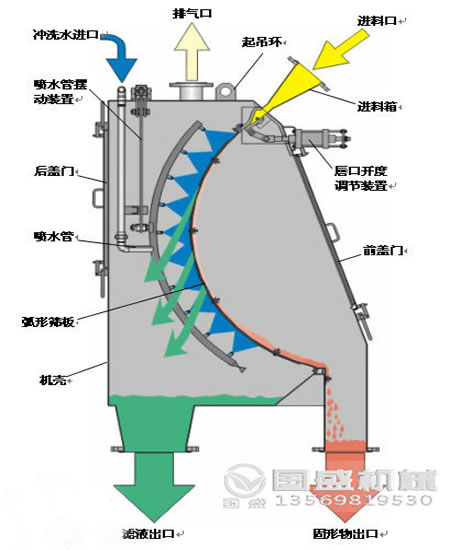

工作原理

  弧形筛的脱水原理是依靠筛条入料侧，尖锐的棱边对煤泥水的切割作用，将煤泥水分离出去；根据使用场合和物料水分的悬殊，弧形筛又分振动弧形筛和无动力弧形筛。HS弧形筛由入料箱、筛箱和筛机座轴翻转，实现入料端和出料端位置对调，达到均匀磨损，延长使用寿命，操作灵活方便。

技术参数

型号	处理量 (t/h)	筛宽 (mm)	弧形半径 (mm)	包角 (度)	筛孔尺寸 (mm)
HS0715I	40-80	700	2030	45	0.3-10
HS1015I	60-120	1000		45
HS1315I	90-180	1300		45
HS1615I	120-220	1600		45
HS1915I	160-300	1900		45
HS2215I	200-360	2200		45
HS0720I	40-80	700		60
HS1020I	60-120	1000		60
HS1320I	90-180	1300		60
HS1620I	120-120	1600		60
HS1920I	160-300	1900		60
HS2220I	200-36	2200		60
HS2420I	200-400	2400		60

  注：以上弧形振动筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

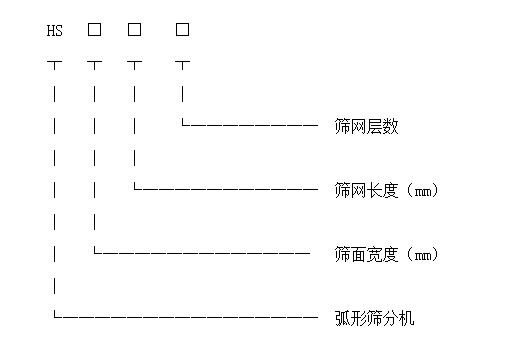

产品型号标识:

尺寸对照

型号	外型尺寸(mm)
	A	A1	B	B1	H	H1
HS0715I	489	384	700	855	2760	0
HS1015I	489	38	1000	1155	2760	0
HS1315I	489	384	1300	1455	2760	0
HS1615I	489	384	1600	1755	2760	0
HS1915I	489	384	1900	2055	2760	0
HS2215I	489	384	2200	2355	2760	0
HS0720I	666	492	700	855	2905	173
HS1020I	666	492	100	1155	2905	173
HS1320I	666	492	1300	1455	2905	173
HS1620I	666	492	1600	1755	2905	173
HS1920I	666	492	1900	2055	2905	173
HS2220I	666	492	2000	2355	2905	173
HS2420I	666	492	2200	2555	2905	173

弧形筛维护

1、周检：检查振动器及各部分螺栓是否松动，检查橡胶弹簧是否有破损，检查筛面是否破损或筛孔过大，如有应及时处理。
     2、月检：检查筛框结构本身或焊缝有无裂纹，如发现横梁或侧板有裂纹应清理表面，在末端钻5毫米孔铲出坡口并预热补焊，补焊应确保焊透，焊后将缝磨平，再加上加强板，为避免应力集中不允许自行在筛框上进行开孔和焊接附件。
     3、年检：如果是有动力弧形筛，应对振动电机进行大检修、振动电机应全部拆开进行维护，如滚动轴承点蚀、破裂应予以报废，重新装配时要注意偏心块的位置要保持同一相位。
