拍击式振动筛

  拍击式振动筛（拍击筛）是实验室的常用检测仪器之一，结构主要由机座、筛具与传动机构等部件组成。可配备专用夹具，即可装夹Φ200标准筛框，又可夹装Φ75、Φ100筛框，装夹方便灵活，夹紧牢固，并能自动停机。 该设备是在原拍击式振动筛的基础上进行了合理的革新，改善了原机座的构造，结构更加紧凑，机身重量减轻，产品更加耐用、轻捷、方便，维护更加简单，配件易修、易购等优点。

产品优势

1、结构紧凑，机身重量轻；
     2、产品耐用、轻捷、方便；
     3、维护更加简单，配件易修易购；
     4、筛分效率高，同时具备往复和拍击振动两种运动；
     5、不堵筛面，下料快，筛分彻底。

工作原理

  拍击式振动筛电机通过同步带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动设备做往复运动，同时带动顶杆转动，顶击拍锤，在往复运动中拍锤拍击筛框，小于筛孔的物料轻松即可通过筛网，大于筛孔的物料将留在筛网上层，通过拍击原理而完成的筛分作业过程。拍击筛分机是实险室中针对粘性、潮湿的物料较佳的实验测量设备。

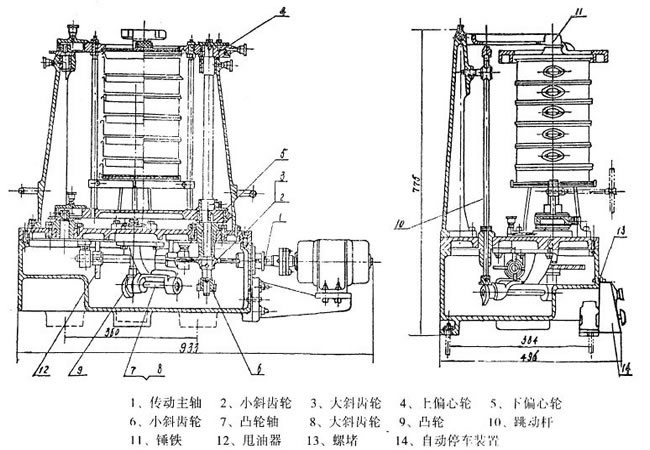

产品结构:

技术参数

序号	名称	单位	数值
1	筛子直径	毫米	Φ200
2	筛子层数	层	7
3	200试验筛	套	1
4	旋转次数	次/分	290±6
5	拍击次数	次/分	156±3
6	拍击高度	毫米	38±6
7	底盘水平度	mm/min	≤0.6
8	旋转行程	毫米	25
9	电动机	千瓦	0.37
10	外形尺寸	毫米	433×432×785
11	筛机重量	公斤	128

  注：以上拍击式振动筛型号尺寸为Φ200机型，如用户有特殊要求可量身定做.

使用方法

1、开机前必须加油10公斤，注意电机外壳上所示的箭头方向是否一致，禁止反转；
     2、设备运转前须固定；
     3、将装有试样的筛具安装在下筛盘上，调整升降托架使筛具紧卡在筛盘与下筛盘之间 ；
     4、将电机线插头插在程控器插座上，将电源线插在三相线插座上；
     5、按下电源开关，设定时间。 根据用户需要，按轻触键“△”为上调，按“▽”为下调，每按一次“△”“▽”为60秒；
     6、根据试验规程设定好需要时间后，按ON键机械开始工作，运行时指示灯亮；
     7、本仪器在正常工作时，若需要停机按OFF键；
     8、每停机一次，应重新设置时间；
     9、注意：使用时不要频繁开、关机器，关机后应切断电源。

拍击式振动筛维护

1、要求正确的电机转动方向；
     2、加油：机箱内注入普通机油，加至油标红线高度，应定期检查油位，每半年更换一次机油。上下滑板应定期打开上盖加入黄油，主轴套应定期将黄油杯加满，并拧紧一圈，使黄油进入润滑面。上下滑板铜套内污物应定期清理，擦净后加入新润滑脂；
     3、电源接线：单相电机出厂前方向已调好，接入电源即可使用。三相电机接上电源后开机前应先将锤铁顶杆提起至合理高处，试转观察其转向是否正确。注意设备必须转向正确方可使用；
     4、安装套筛：松开套筛底座上的螺母，装上套筛向上移动套筛底座至合适位置，拧紧套筛底座螺母，固定住套筛底座，即可使用；
     5、定时：本机具有定时功能，定时调节方法是：调节晶体管继电器上的该度，并用秒表校核，增减刻度至精确时间；
     6、常用易损件：

序号	1	2	3	4	5
零件名称	大齿轮	上下偏心轮	凸轮	偏心轮铜套	滑块
零件型号	Φ200-30	Φ200-31	Φ200-32	Φ200-33	Φ200-8
