旋振筛是一种高精度细粉筛分机械，由立式电机作激振源，电机上、下两端安装有偏心块，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，所以也叫三次元振动筛。全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。
1、筛网下装有弹跳球，有效解决了筛网堵孔，提高筛分效率；
2、结构设计合理，操作简单、清洗方便；
3、旋振筛杂质、粗料自动排出，可连续作业；
4、筛网张紧合理，更换容易，仅需3-5分钟；
5、体积小，移动方便，节省空间；
6、全封闭结构，无粉浆溢出；
7、旋振筛适用于粒、粉、粘液等物料。

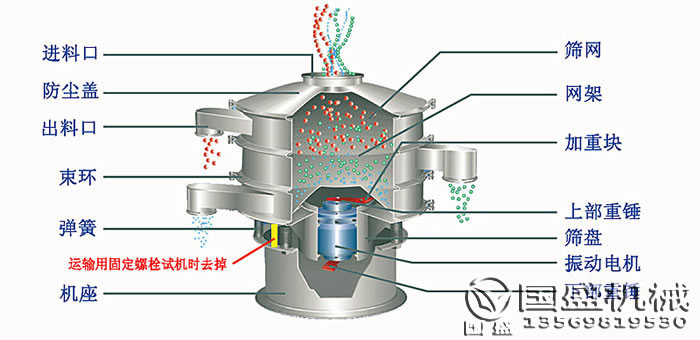

旋振筛采用振动电机旋转产生激振力、使筛体生产复旋型振动，其运动轨迹为复杂的空间立体曲线，利用调节上、下重锤的空间和位角，可有效地改变物质的运行轨迹，延长或缩短物料在筛面上的停留时间，以达到理想的筛分效果。

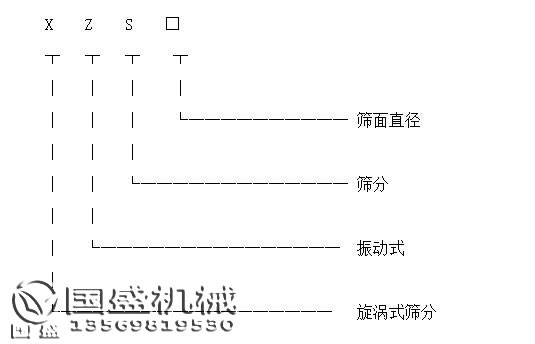

| 型号 |
公称直径 (mm) |
筛面直径 (mm) |
有效筛面面积 (㎡) |
较大入料粒度 (mm) |
筛面规格 (目/英寸) |
层数 |
振次 (Rpm) |
功率 (kw) |
| XZS-400 | 400 | 340 | 0.09 | <10 | 2-325 | 1-3 | 1460 | 0.18 |
| XZS-600 | 600 | 530 | 0.22 | <10 | 1460 | 0.25 | ||
| XZS-800 | 800 | 720 | 0.4 | <20 | 1460 | 0.55 | ||
| XZS-1000 | 1000 | 900 | 0.63 | <20 | 1460 | 0.75 | ||
| XZS-1200 | 1200 | 1100 | 0.95 | <20 | 1460 | 1.1 | ||
| XZS-1500 | 1500 | 1400 | 1.5 | <20 | 1460 | 2.2 | ||
| XZS-1800 | 1800 | 1710 | 2.3 | <30 | 1460 | 3 | ||
| XZS-2000 | 2000 | 1910 | 2.86 | <30 | 1460 | 4 |
|
型号 (mm) |
A | B | C | D | E | F | G | H | I |
|
GS-400-1S GS-400-2S GS-400-3S |
380 380 380 |
280 280 280 |
150 150 150 |
400 400 400 |
100 100 100 |
70 70 70 |
280 280 280 |
715 825 935 |
350 |
|
GS-600-1S GS-600-2S GS-600-3S |
530 530 530 |
430 430 430 |
200 200 200 |
600 600 600 |
100 100 100 |
85 85 85 |
410 410 410 |
730 875 1020 |
350 |
|
GS-800-1S GS-800-2S GS-800-3S |
680 680 680 |
580 580 580 |
200 200 200 |
800 800 800 |
125 125 125 |
100 100 100 |
540 540 540 |
800 954 1090 |
390 |
|
GS-1000-1S GS-1000-2S GS-1000-3S |
800 800 800 |
700 700 700 |
250 250 250 |
970 970 970 |
150 150 150 |
120 120 120 |
645 645 645 |
870 1015 1160 |
460 |
|
GS-1200-1S GS-1200-2S GS-1200-3S |
970 970 970 |
850 850 850 |
250 250 250 |
1170 1170 1170 |
180 180 180 |
140 140 140 |
740 740 740 |
990 1055 1220 |
510 |
|
GS-1500-1S GS-1500-2S GS-1500-3S |
1180 1180 1180 |
1060 1060 1060 |
250 250 250 |
1470 1470 1470 |
200 200 200 |
140 140 140 |
960 960 960 |
1060 1230 1400 |
560 |
|
GS-1800-1S GS-1800-2S GS-1800-3S |
1480 1480 1480 |
1360 1360 1360 |
350 350 350 |
1770 1770 1770 |
200 200 200 |
140 140 140 |
1140 1140 1140 |
1140 1310 1480 |
640 |
|
GS-2000-1S GS-2000-2S GS-2000-3S |
1750 1750 1750 |
1630 1630 1630 |
400 400 400 |
1970 1970 1970 |
220 220 220 |
140 140 140 |
1310 1310 1310 |
1230 1400 1570 |
680 |
1、建议制作支撑架，挂吊备用筛面。
2、检查筛格压紧装置，有松动要马上压紧。
3、经常检查密封条，发现磨损或有缺陷应该及时更换。
4、筛格应该经常取出，定期检查筛面是否破损或凹凸不平，筛孔是否堵塞等。
5、每班检查进料箱的连接是否松动，如果间隙变大，引起碰撞，会使设备破裂。
6、振动筛虽然无需润滑油，每年仍然需要大修一次，更换衬板，对两道筛面进行修整等。振动电机要拆下检查，给电机轴承换油，如果轴承损坏，需 要更换
7、每班检查筛体支撑装置，观察橡胶垫有无明显变形或者脱胶现象，如果橡胶垫破损或者过渡压扁时，应更换两块橡胶垫。
