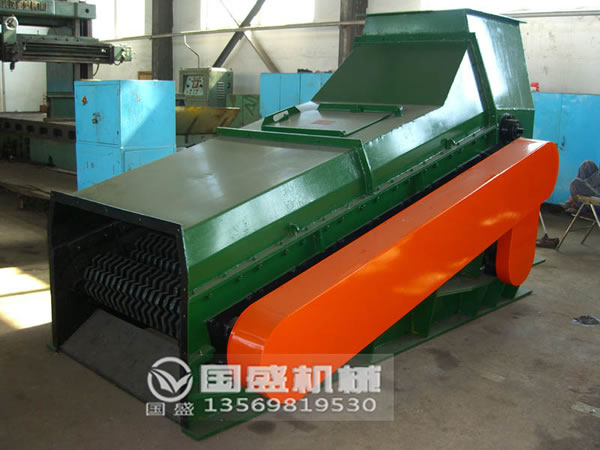

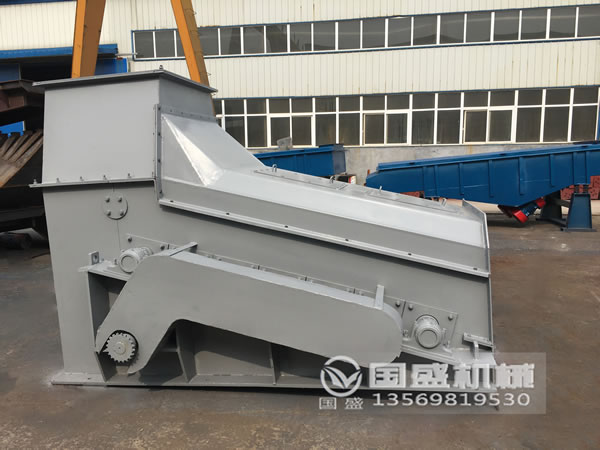

波动筛

  BS系列波动筛煤机是一种为未经筛选的原煤筛分设计的专用筛分设备，用于碎煤机前可将未经筛选的各种不同规格的颗粒物料分级筛分得到所需的出料粒度以满足用户的需要。本产品是火力发电厂输煤系统的重要设备之一，在冶金、化工、建材、煤炭等系统也可广为利用。

产品优势

　1、本产品具有体积小筛分效率高出力大且能自动清理筛面不堵筛、适应性广、筛机无振动、无粉尘、噪音小等特点;
　     2、 本机具有旁路装置可实现自动控制。其技术水平为当代国内和国际先进水平。本产品曾获"市优"、"省优"称号。

工作原理

  波动筛采用单轴驱动，所有筛轴按同一方向旋转，使物料沿筛面向前运动，同时搅拌物料，符合粒度要求的小颗粒物料，受自重和筛片旋转力的作用，从筛孔中落下，直接由带式输送机送走；不符合粒度要求的大颗粒物料继续向前运动，被送入碎煤机中破碎。变倾角等厚波动筛是在普通平筛面滚轴筛的基础上研究开发的一种新产品，筛机采用等厚筛分原理，筛面设计成带有不同倾角的三段筛面一次排列，靠近进煤斗的筛面倾角为25°，使进入筛机的物料迅速向前移动，减薄物料层厚度，保证物料不在前段筛面上堆积，有利于物料的筛分；中间段筛面倾角为15°此时物料量仍较大，所以采用中等筛面倾角，除了使物料较迅速向前移动减薄物料层厚度外，也使物料在这段筛面进行有效的筛分；靠近出料口的第三段筛面倾角为5°，物料在这段筛面上向前移动的速度较前两段要慢，使物料在这段筛面上得到充分的筛分，也得到一个较理想的筛分效率。

技术参数

型号	出力t/	轴数	筛孔尺寸m	筛分效率%	筛轴转数r/mi	外形尺寸mm	重量kg
BS100	100	6	40×100	98	140	2655×2250×1400	3500
BS200	200	7	40×130	98	140	3100×2550×1935	5100
BS300	300	7	40×130	98	140	3100×2900×1935	6000
BS500	500	8	40×130	98	140	3400×3000×2050	6500
BS700	700	9	40×130	98	140	3800×3100×2150	7100
BS1000	1000	11	40×130	98	140	4200×3100×2250	7820

 注：以上波动筛煤机型号尺寸为标准直线筛机型，如用户有特殊要求可量身定做。

波动筛结构

变倾角等厚波动筛是由机体、机盖、筛轴、进煤斗、出口罩壳和控制柜六大部分组成:
1、机体部分
　 机体为焊接件，所有筛轴总成通过联结螺栓固定在机体，机体侧面装有衬板。
2、机盖部分
　 机盖为焊接件，机盖起密封作用，机盖上面设有检修门，前、后跟进煤斗和出口罩壳联结。

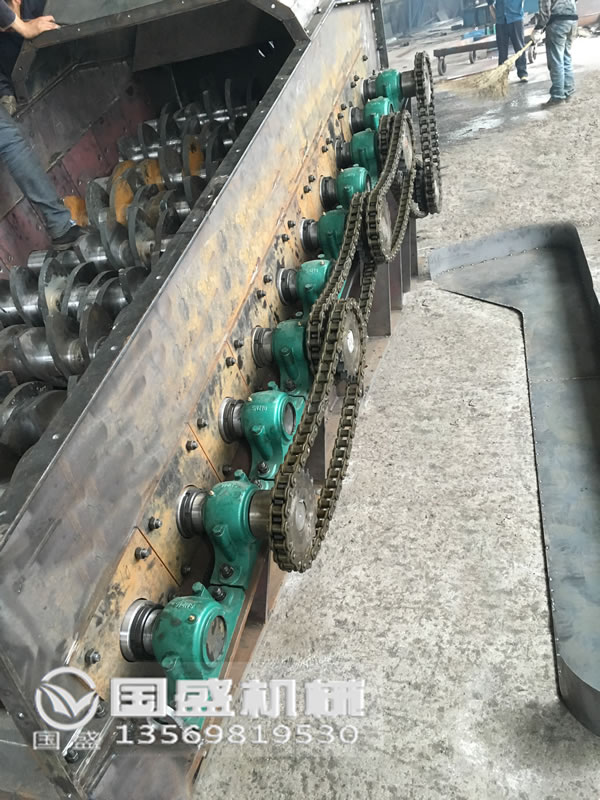

3、筛轴总成部分

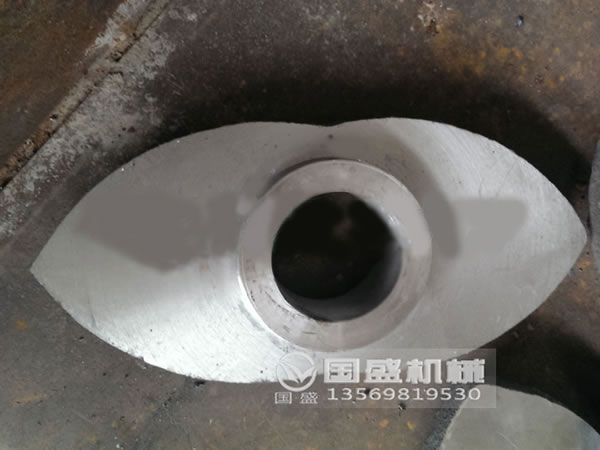

　 筛轴总成由辊道电机（含减速机）、筛轴、筛片、平键、锁紧螺母、联轴器、轴承座及轴承座附件组成，辊道电机（含减速机）与筛轴通过联轴器直联。
4、进煤斗部分
　 带旁路的进煤斗为焊接件，内设挡板，挡板通过电动推杆执行器推动，限位翻转，进煤斗内装有衬板。
5、出口罩壳部分
　 出口罩壳为焊接件，出口罩壳起密封作用，出口罩壳上面设有检修门。
6、控制柜部分
   箱体为防爆、防水专用电控箱，根据用户需求内配PLC控制系统，解决远程操控更方便、更快捷。

产品维护

1、工作时，首先开车，然后加入待筛分物料，否则会造成机器损伤，降低机器使用寿命；
     2、在机器使用过程中，每次开机前必须检查机器内是否存有物料；
     3、应先开机，后给料。停机时，应先停料，后关机。确保停前机器内没有物料；
     4、禁止带负荷开机；
     5、每三个月向轴承内部加注润滑油一次；
     6、 机器投入使用后三个月检修一次；
     7、当筛片受损严重后，不能达到筛分目的时，应及时更换新的筛片.
