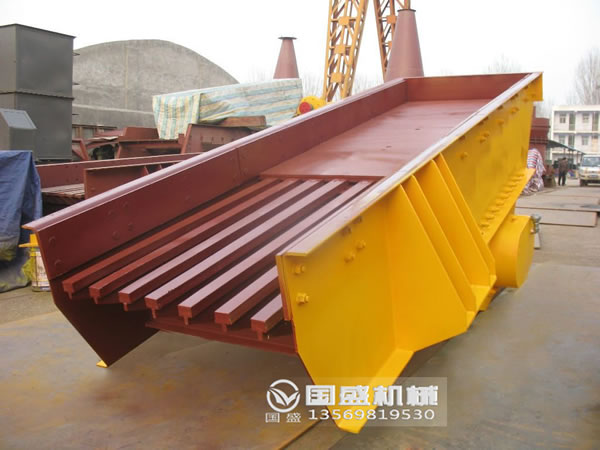

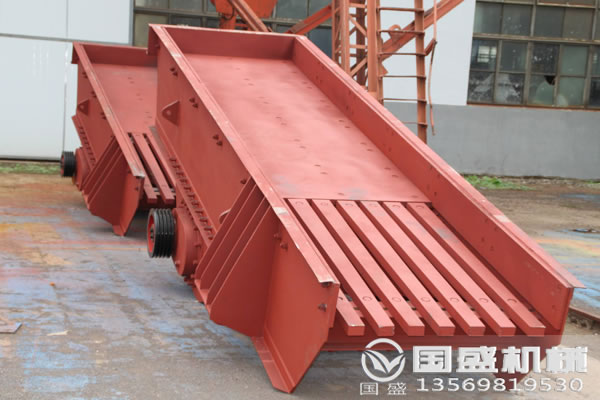

棒条式振动筛

  国盛牌棒条式振动筛简称棒条筛，采用盲板加棒条形式的给料面，样式分为：激振器式、振动电机式、吊挂式三种，适用于破碎机前大块物料的均匀筛分，特别适用于黑色或有色金属矿石、建筑石料粗碎或中碎前的给料用。

产品优势

1、结构简单、便于安装与调试，维护方便；
     2、强度高、耐冲击、耐磨损、低噪音；
     3、不堵塞，产量大，寿命长，结实耐用；
     4、专门针对水份高、粘性大的分离、分级、有效筛分；
     5、相对耗能少，筛分效率高；

工作原理

  棒条筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生激振动力为纵向力，迫使筛箱带动筛网面作纵向前后位移。在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，从而完成物料筛分作业。

技术参数

型号	筛面面积 (㎡)	给料粒度 (mm)	处理量 (t/h)	振幅 (mm)	振次 (r/min)	电动机		倾角 (o)
						型号	功率 (kw)
ZGT0924	1.4	≤400	50-200	6-9	960	Y132M1-6	4.0	0-15
ZGT1030	3.0	≤400	50-250	6-9	960	Y132M1-6	4.0	0-15
ZGT1230	3.6	≤700	50-300	6-8	960	Y132M2-6	5.5	0-15
ZGT1330	3.9	≤700	50-400	6-8	960	Y132M1-6	4.0	0-15
ZGT1428	3.92	≤800	50-400	7-9	960	Y132M2-6	5.5	0-15
ZGT1530	4.5	≤800	50-410	8-12	970	Y160L-6	11	0-15
ZGT1836	6.48	≤800	50-430	8-11	1470	Y180L-4	22	0-15
ZGT1842	7.56	≤800	50-450	8-11	1470	Y200L-4	30	0-15
ZGT1848	8.64	≤800	50-480	8-11	1470	Y200L-4	30	0-15

  注：以上棒条式振动筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

棒条筛结构

1、振动电机：振动电机是一种将动力源和振动源和为一体的新型激振器，高效节能、激振力大、使用可靠、调节简单，使用维护方便等特点。
     2、机体：采用板材、型材焊接而成，其作用是将来料通过振动输送到破碎机或其它设备。
     3、减振弹簧：一般采用金属螺旋弹簧或橡胶弹簧，其作用是便于机体产生弹性振动，减小振动载荷传递到基础或结构架上。
     4、支架：采用板材焊接而成，其作用是支撑机体。

产品维护

1、操作工应熟悉设备性能、使用方法、维护要求，遵守操作规程，加强维护保养。
     2、设备运行期间，应随时注意电机的温升，监听设备工作声音是否正常，运行是否平稳。如有异常应停机检查及时处理。
     3、定期检查各部位的紧固件是否松动，焊缝是否磨损开裂，如有松动或裂纹应及时拧紧、焊牢。
     4、应定期对振动电机轴承进行润滑，振动电机累计运行达到5000小时后，应对轴承进行检查，如有损伤应予更换。
     5、设备不得在不符合要求的情况下启动电机。
     6、严禁任意加长、减短棒条给料机机体。
