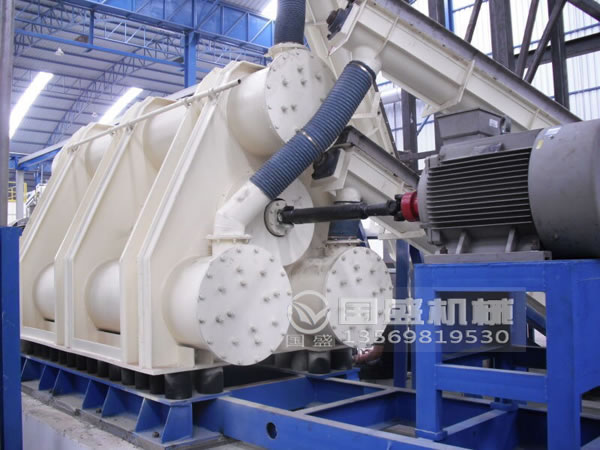

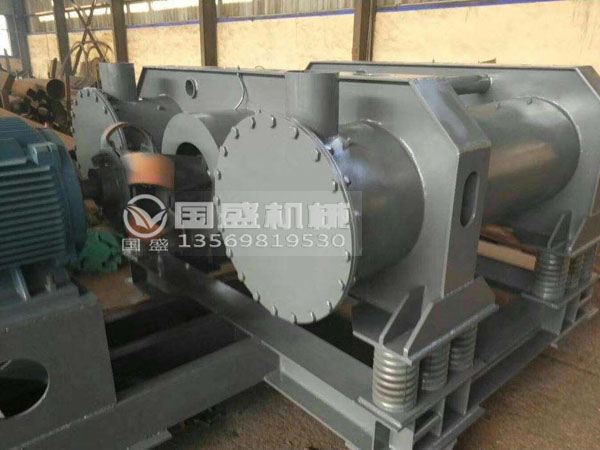

三筒振动磨机
三筒振动磨机结构形式为三筒，筒中的钢球或钢棒介质依靠惯性力冲击物料，介质冲击物料时加速度可达到10g-15g，因此该设备是一款振动强度较大的高效制粉设备。该设备维修简单方便，更换衬板介质也较为容易，被广泛应用于冶金、建材、矿山、耐火、化工、玻璃、陶瓷、石墨等行业制粉。
产品特点
1.物料在短时间内能够得到粉碎，并达到理想的粉碎效果。
2.介质通常会保持在磨机内振动可使小于2mm的物料粉碎至数微米。
3.具有高效、节能、节省空间、产品粒度均匀等优点
4.在超微粉碎领域内占有重要优势，得到了广泛的应用
5.对于磨制细粉和超细粉物料时，比传统的回转式磨机具有明显的优越性。
6.振动磨粉效率高，能量消耗较低。
工作原理
三筒振动磨机在接通电源后，驱动电机就会通过挠性联轴节带动激振器中的偏心块旋转，从而产生足够的周期性激振力，可以依赖就会使磨机机体进入到环行周期振动状态，机体获得了近似于圆的椭圆形运动轨迹。磨机筒体振动时，振摆冲力被连续传递到装入磨筒内的全部物料上（即介质和受磨物料上），通过磨破介质与受磨物料之间的互相冲击，把受磨物料振碎研细，并随着料面的平衡逐渐向出料口运动，*后排出磨机筒体成为粉磨产品。
三筒振动磨机型号参数
|
|
3GSZM-100 |
3GSZM-200 |
3GSZM-400 |
3GSZM-800 |
3GSZM-1200 |
|
粉末方式 |
干法、湿法、开路、闭路 |
|
入料粒度 |
0-25 |
|
出料粒度 |
0.3-0.074 |
|
筒体容积（L) |
100 |
200 |
400 |
800 |
1200 |
|
处理能力（t/h） |
0.1-1.5 |
0.2-3 |
0.5-5 |
1-10 |
1-16 |
|
振幅(mm) |
9-14 |
9-14 |
8-11 |
7-9 |
7-9 |
|
电机功率(kw) |
17-22 |
22-37 |
45-55 |
55-75 |
75-90 |
|
振动频率(次/分) |
16.3 |
16.3 |
16.3 |
16.3 |
16.3 |
|
整体重量(t) |
2.5 |
4 |
6.6 |
11.5 |
14 |
|
外形尺寸(长*宽*高） |
2612*1654*2054 |
2900*1884*2378 |
3800*2350*24900 |
4843*2956*2510 |
|
产品配件
激振器
设备的激振器用以把电机的转动力矩转化为磨机的周期振动。激振器共有两组，每组激振器由四个偏心块与两套滚动轴承组成。这四块偏心块中有两个主偏心块和两个副偏心块，其主副偏心块之间的夹角可在0-90°之间任意调整。当主副偏心块夹角为0°时，此时2块偏心块完全重合。
怎样调整激振力
调整激振力时，必须使每组偏心块的夹角取向一致，否则将产生轴向扭振。此激振器的轴承，由于在高速偏心转动中产生大量的热能，因此在轴承座外圈设有冷却水夹套。为了减少轴承发热，冷却水套必须充满循环冷却水，其冷却水入口温度不得高于20℃排出水温度不得高于60℃，如果排出水温度高于60℃时，应加大冷却水量。在装配和维修时，要保持激振器轴有一定的轴向位移量。激振器的润滑采用高滴点滚动轴承润滑脂，不能采用普通润滑脂。此激振器的轴承通常采用非标准游隙轴承。
应用范围及行业
振动磨属中小型非易爆材料粉磨设备，主要应用于冶金、矿山、建材、耐火材料、磨料、玻璃、陶瓷等行业的细料和超细料粉磨。特别在化工染料、特种陶瓷、粉末冶金和耐火材料等产品生产中做原料的超细加工方面应用广泛。
振动磨多种物料，其加工出的成品粒度从中等粒度(0.3mm)到较细粒度(0.074mm)均可，其生产能力高，研磨性能好，振磨物料为长石、镁、锰、石墨等，其中石墨及其同性质材料粉磨效果犹为理想。
