产品简介

产品优势

1.输送能力强，输送距离远
     2.结构简单，易于维护
     3.成本低，通用性强　　
     4.输送平稳，物料与输送带没有相对运动，能够避免对输送物的损坏
     5.实现程序化控制和自动化操作

改向滚筒直径选择

      改向滚筒用来改变输送带的运行方向和增加传动滚筒的围包角。TD75型的改向滚筒不能用来作为头部卸料改向滚筒。根据传动滚筒直径及改向滚筒的使用位置，请按照图表选择改向滚筒直径。所有滚筒采用整体滚动轴承座固定在机架上。

宽(mm)	传动滚筒直径(mm)	改向滚筒直径(mm)
		≈180°	≈90°	<45°
500	500	400	320	320
650	500	400	400	320
	630	500
800	500	400	400	320
	630	500
	800	630
1000	630	500	500	400
	800	630
	1000	800
1200	630	500	500	400
	800	630
	1000	800	630
	1250	1000
1400	800	630	500	400
	1000	800
	1250	1000	630
	1400	1250

注：以上功率估算的工作条件为正常湿度，水平带速1.25-2.0m/s，物料容量1t/m3，动堆积角30°，一个空段清扫器，一个弹簧清扫器和一个导料槽并考虑加速阻力因素。每个犁式卸料器需功率约为 B500：0.3KW；B650：0.35kw；B800：0.45KW。

工作原理

      TD75型皮带输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒（传动滚筒）；另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送到卸料端卸出。

技术参数

皮带宽度 (mm)	输送长度(m) 功率(kw)			输送速度 (m/s)	输送量 (t/h)
500	≤12 3	12-20 4-5.5	20-30 5.5-7.5	1.3-1.6	78-191
650	≤12 4	12-20 7.5	20-30 7.5-11	1.3-1.6	131-323
800	≤6 4	≤10 7.5	15-30 7.5-15	1.3-1.6	278-546
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.3-2.0	435-853
1200	≤10 7.5	10-20 11	20-40 15-30	1.3-2.0	655-1284
1400	≤10 11	＜10-20 18.5	＜20-40 22-37	1.3-2.0	893-1745
1600	≤10 15	＜10-20 22	＜20-40 30-45	1.3-2.0	1069-2195

注：
1.表中运输能力是在物料堆积容重Q（t/s），水平输送，托辊槽角30°的条件下计算的。
2.DT.DI型系列皮带机适用于输送堆积容重小于1.2t/m3的各种块状、粒状等散状物料，也可输送成件物品，DT.DⅡ型系列皮带机适用于输送堆积容重0.8-2.5t/m3的各种块状、粒状等散状物料，也可输送成件物品。

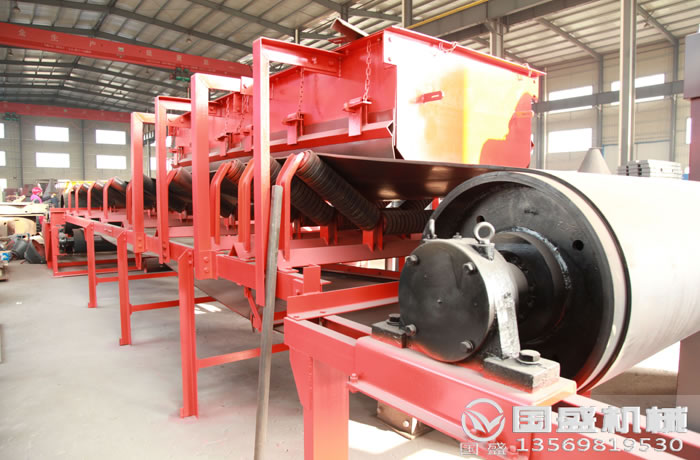

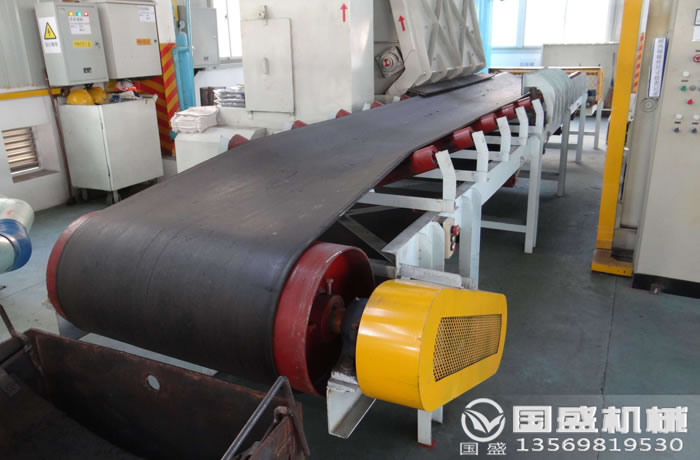

产品结构

1.驱动部分:由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种另外本公司配有功率1.5KW到13KW速度0.80、1.0、1.25的油冷式电动滚筒。
    2.滚动部分:分传动滚筒和改向滚筒两大类。
    3.托辊部分:分槽形、平行、调心和缓冲托辊等。
    4.清扫部分:分弹簧清扫器和空段清扫器。
    5.卸料部分:分固定式犁式卸料器和电动卸料器。
    6.制动部分:有带式逆止器和滚柱逆止器两种。
    7.附件:在罩壳、导料槽、漏斗等。

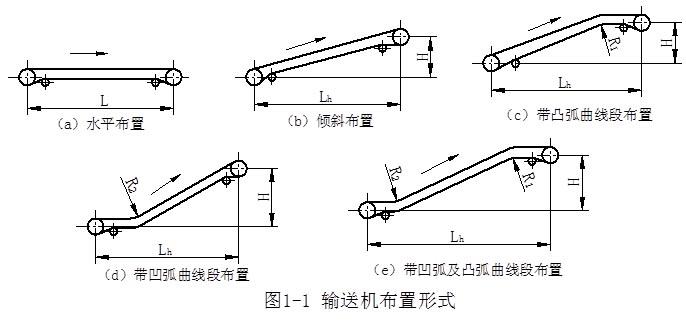

布置形式

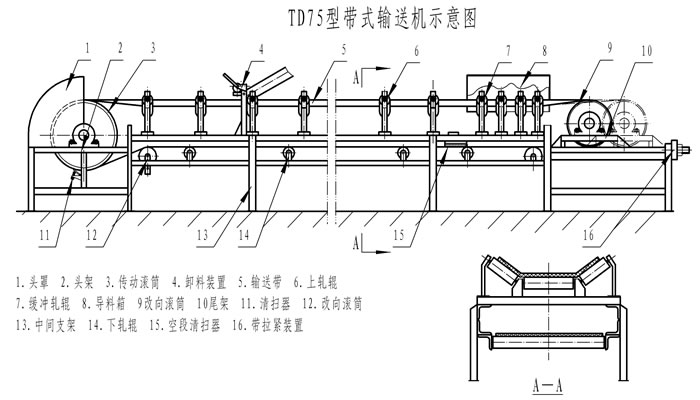

外形图

操作维护

1.在正常情况下，TD75型皮带输送机要求空载启动，并避免短时间频繁启动。
    2.必须经常检查减速器有无漏油现象，定期检查充油量是否合适，并及时补充。
    3.保持皮带机周围，尤其是驱动装置的清洁，及时清理皮带机上和周围的煤粉和杂物，以免影响正常工作。
    4.转动不灵活的托辊应及时更换和修理。
    5.传动滚筒要保持清洁，粘附物及水分要及时清除。
    6.发现胶带跑偏要及时调整，不允许产生磨损胶带边的现象。
    7.胶带接头应经常检查，发现损坏及时修复，严防水渗入胶带芯部。
    8.装载点要经常检查，严防大块物料或异物砸坏或阻塞出口，撕裂胶带。

操作规程

1.合上总电源开关，检查设备电源是否正常送入且电源指示灯是否亮。正常后进行下一步操作。
2.合上各回路的电源开关，检查是否正常。正常状态下为：设备不动作，皮带机运行指示灯不亮，变频器等设备的电源指示灯亮，变频器的显示面板显示正常（无故障代码显示）。
3.按照工艺流程依次启动各电气设备，上一个电气设备启动正常后（电机或其他设备已达到正常速度、正常状态）再进行下一个电气设备的启动。
注意：
首先在TD75型皮带输送机运行中，必须遵守被输送物品设计中物品的规定，遵守皮带机的设计能力。
其次，要注意各类人员不得触及皮带机的运动部分，非专业人员不得随意接触电气元件、控制按钮等。
*后，在皮带机运行中不能对变频器后级断路，如确定维修需要，则必须在停止变频运行的情况下才能进行，否则可能损坏变频器。设备运行停止 ，按下停止按钮待系统全部停止后方能切断总电源。

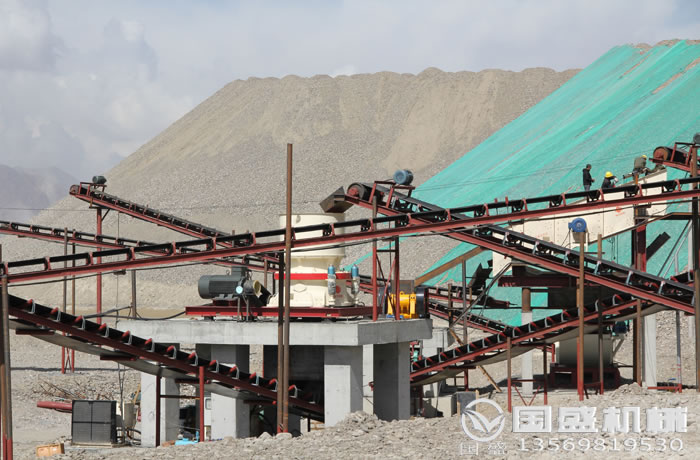

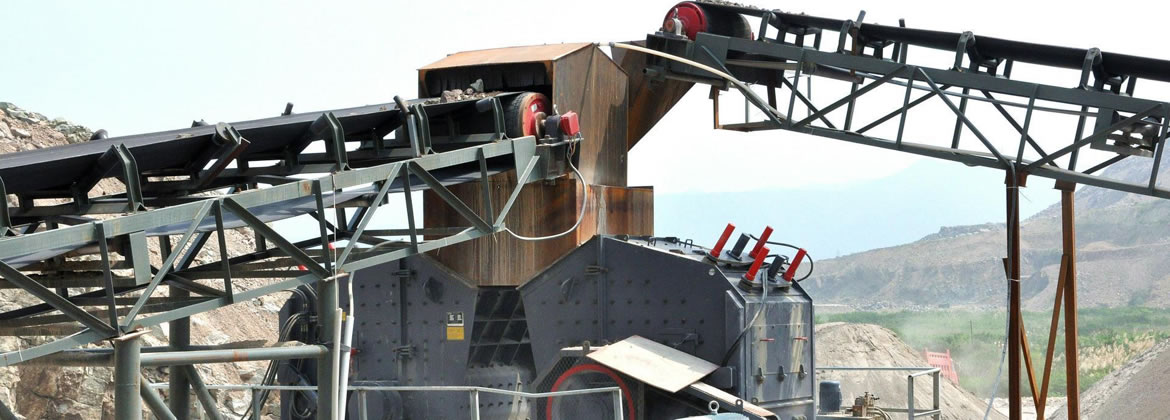

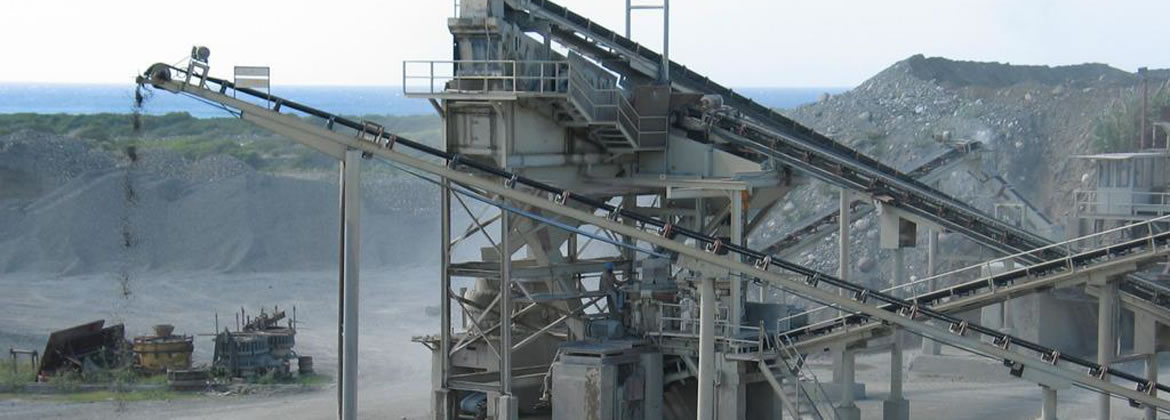

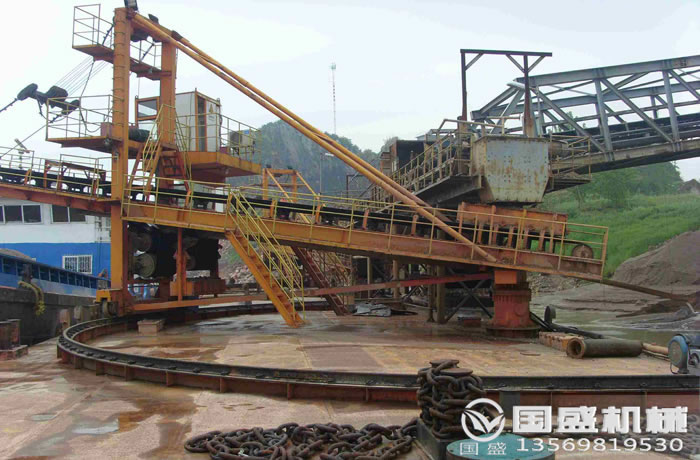

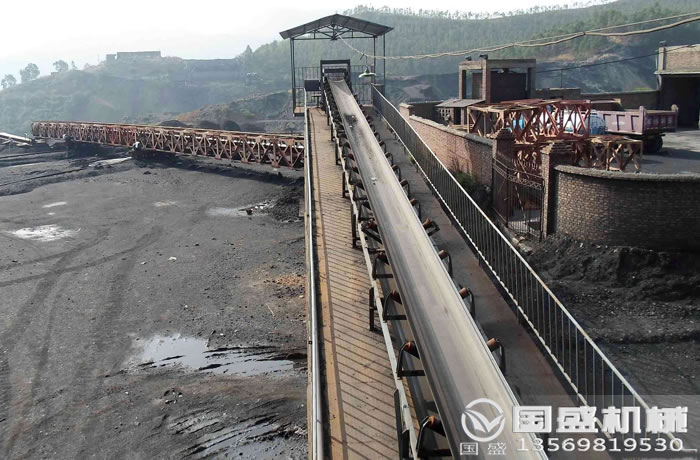

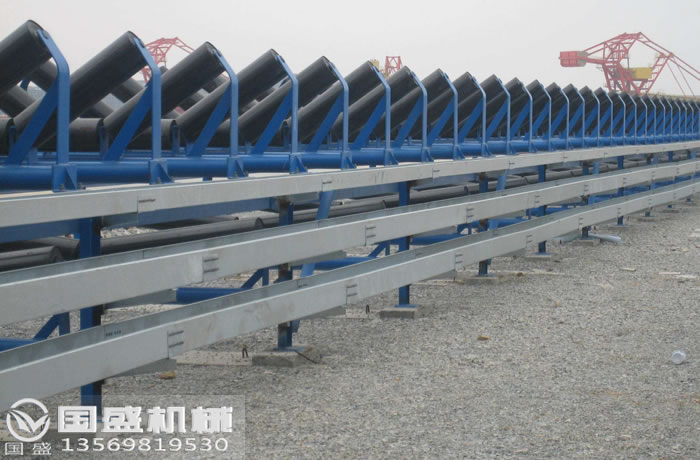

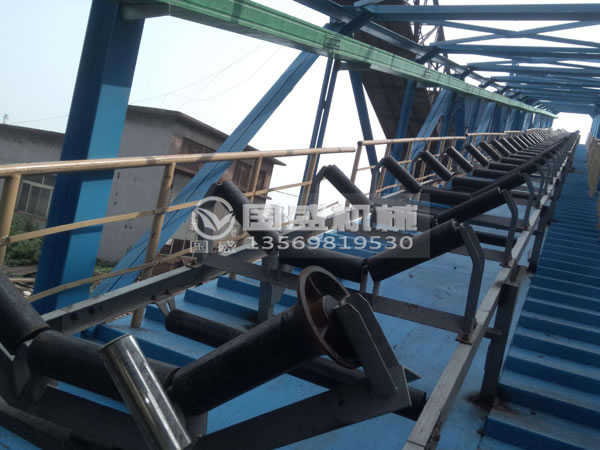

客户案例
