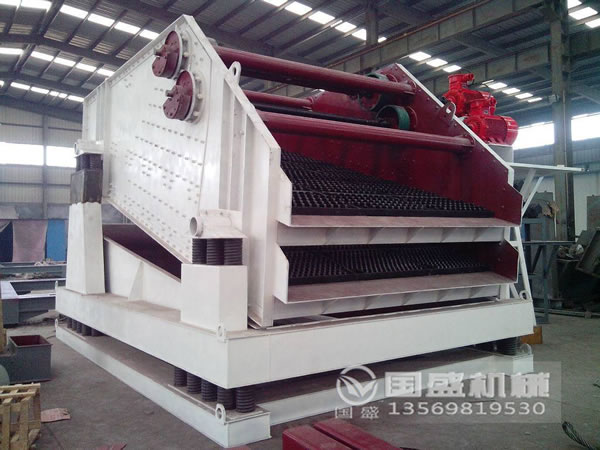

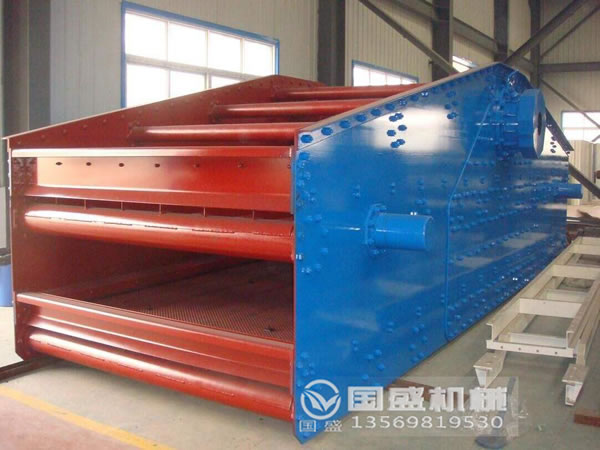

圆振动筛

  YA型圆振筛的材质采用高强度锰钢制作对于硬度较高、大块状物料有较强的耐冲击力比如煤碳、碎石、鹅卵石等，可根据实际情况配备橡胶弹簧有效减小运行中的噪音。圆振动筛与普通振动筛较大的区别在于采用激振器偏心块作为动力源筛分过程中有足够的弹跳力避免物料卡槽影响筛分透网率。圆振动筛分为单层式和双层式多应用于电力、矿山、洗煤厂、建材等行业作为干式筛分的较佳选择。

产品优势

1、采用块偏心作为激振力，振动强度高、生产能力大、筛分效率高；
     2、卡在筛孔中的物料可以跳出，防止筛孔堵塞；
     3、筛子横梁与筛箱采用高强度螺栓联结，无焊接；
     4、采用轮胎联轴器，柔性联接，运转平稳；
     5、结构简单，运转平稳，设备维护方便，使用周期及整机使用寿命长；
     6、可以变化筛面倾角，从而改变物料沿筛面的运动速度，提高筛机的处理量；

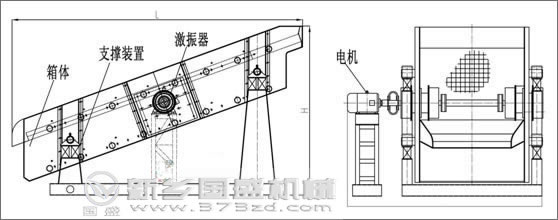

工作原理

  YA型圆振筛的筛箱运动轨迹为圆形或椭圆形圆振动筛采用惯性激振器产生振动其振动源一般为电动机带动激振器.圆振动筛为单轴振动器固定在筛箱上的主轴由振动电机带动告速旋转安装在主轴上的偏心体随之转动产生离心惯性力使可以自由振动的筛箱产生近似圆形轨迹的振动。

圆振动筛型号参数

型号	筛面 面积 （m2）	筛面 倾角 （°）	筛孔 尺寸 （mm）	筛网 结构	给料 粒度 （mm）	处理 能力 （t/h）	振次 （r.p.m）	双振幅 （mm）	电机 功率 （kw）	参考 重量 （kg）
YA1236	4.3	20	6-50	编织	≤200	75-245	845	9.5	11	4880
2YA1236	4.3		6-50	编织	≤200	75-245	845	9.5	11	5210
YA1530	4.5		6-50	编织	≤200	80-255	845	9.5	11	4500
YA1536	5.4		6-50	编织	≤200	95-310	845	9.5	11	5110
2YA1536	5.4		6-50	编织	≤400	95-310	845	9.5	15	5585
YAH1536	5.4		30-150	冲孔	≤400	240-660	755	11	11	5600
2YAH1536	5.4		30-150 6-50	上冲孔 下编织	≤400	240-660	755	11	15	5999
YA1542	6.5		6-50	编织	≤200	110-360	845	9.5	11	5200
2YA1542	6.5		6-50	编织	≤200	110-360	845	9.5	15	6010
YA1548	7.2		6-50	编织	≤200	125-410	845	9.5	15	5812
2YA1548	7.2		6-50	编织	≤200	125-410	845	9.5	15	6125
YAH1548	7.2		30-150	冲孔	≤400	320-780	755	11	15	6745
2YAH1548	7.2		30-150 6-50	上冲孔 下编织	≤400	320-780	755	11	15	7380
YA1836	6.5		6-50	编织	≤200	115-370	845	9.5	11	5180
2YA1836	6.5		6-50	编织	≤200	115-370	845	9.5	15	5940
YAH1836	6.5		30-150	冲孔	≤400	290-800	755	11	11	5880
2YAH1836	6.5		30-150 6-50	上冲孔 下编织	≤400	290-800	755	11	15	6300
YA1842	7.6		6-50	编织	≤200	135-430	845	9.5	15	5800
2YA1842	7.6		6-50	编织	≤200	135-430	845	9.5	15	6350
YAH1842	7.6		30-150	冲孔	≤400	340-900	755	11	15	6350
2YAH1842	7.6		30-150 6-50	上冲孔 下编织	≤400	340-900	755	11	15	7000
YA1848	8.6		6-50	编织	≤200	150-490	845	9.5	15	6210
2YA1848	8.6		6-50	编织	≤200	150-490	845	9.5	15	6600
YAH1848	8.6		30-150	冲孔	≤400	385-1000	755	11	15	7100
2YAH1848	8.6		30-150 6-50	上冲孔 下编织	≤400	385-1000	755	11	15	7700
YA2148	10		6-50	编织	≤210	175-570	748	9.5	18.5	9000
2YA2148	10		6-50	编织	≤210	175-570	748	9.5	22	10400
YAH2148	10		30-150	冲孔	≤400	445-1200	708	11	18.5	10350
2YAH2148	10		30-150 6-50	上冲孔 下编织	≤400	445-1200	708	11	22	11100
YA2160	12.6		6-50	编织	≤200	220-700	748	9.5	18.5	9920
2YA2160	12.6		6-50	编织	≤200	220-700	748	9.5	22	11200
YAH2160	12.6		30-150	冲孔	≤400	560-1400	708	11	30	12390
2YAH2160	12.6		30-150 6-50	上冲孔 下编织	≤400	560-1400	708	11	30	13850
YA2448	11.5		6-50	编织	≤200	200-650	748	9.5	18.5	9830
YAH2448	11.5		30-150	冲孔	≤400	500-1300	708	11	30	11820
2YAH2448	11.5		30-150 6-50	上冲孔 下编织	≤400	500-1300	708	11	30	13000
YA2460	14.4		6-50	编织	≤200	250-810	748	9.5	30	12200
2YA2460	14.4		6-50	编织	≤200	250-810	748	9.5	30	13495
YAH2460	14.4		30-150	冲孔	≤400	640-1500	708	11	30	13000
2YAH2460	14.4		30-150 6-50	上冲孔 下编织	≤400	640-1500	708	11	30	14400

 注：以上圆振动筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

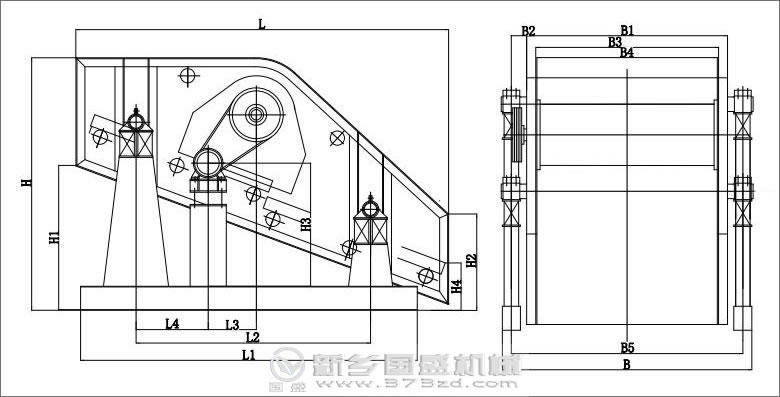

尺寸对照

型号	L	L1	L2	L3	L4	B	B1	B2	B3	B4	B5	B6	B7	H	H1	H2	H3	H4
YA1236	3557	560	2548	1211	542	1225	903	820	1700	1933	283	277	1676	2456	1077		823	1100
YA1536	3557	560	2564	1203	542	1530	1055	972	2005	2238	283	277	1981	2437	1064		530	1100
YA1836	3557	559	3138	1203	542	1835	1208	1125	2310	2543	283	277	2286	2437	1064		826	1100
YA1842	4131	563	3694	1480	660	1835	1208	1125	2310	2543	305	300	2286	2700	1145		845	1100
YA1848	4704	560	3410	1786	976	1835	1208	1125	2310	2543	305	300	2286	2943	1145		911	1100
YA2148	4745	660	3890	1686	708	2140	1434	1460	2615	2848	385	319	2591	3501	1500		1368	1400
YA2160	5916	825	3898	2067	1078	2140	1526	1446	2615	2848	520	379	2591	3849	1628		1278	1600
YA2460	5891	818	2548	2077	1078	2145	1678	1598	2920	3153	520	380	2896	3846	1628		1290	1600
2YA1236	3557	560	2548	1211	542	1225	903	820	1700	1933	283	277	1676	2419	1045	140	794	1100
2YA1536	3557	560	2564	1203	542	1530	1055	972	2005	2238	283	300	1981	2437	1064	126	560	1100
2YA1836	3557	559	2560	1203	542	1835	1208	1125	2310	2543	283	300	2286	2437	1064	125	826	1100
2YA1842	4131	563	3138	1480	660	1835	1208	1125	2310	2543	305	300	2286	2700	1145	138	845	1100
2YA1848	4704	560	3694	1786	976	1835	1208	1125	2310	2543	305	300	2286	2943	1145	120	911	1100
2YA2148	4745	660	3410	1686	708	2140	1434	1460	2615	2848	385	339	2591	3501	1520	422	1368	1400
2YA2160	5916	825	3890	2067	1078	2140	1526	1446	2615	2848	520	380	2591	3849	1628	255	1278	1600
2YA2460	5891	818	3898	2077	1078	2145	1678	1598	2920	3153	520	380	2896	3846	1628	255	1290	1600

厂家使用说明

1、启动的时候要在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料，停机前 应先停止给料，待筛面物料排出后再停机，工作过程中应经常观察筛机运行情况，如果发现有不正常的声响或噪音，应及时停机检查，找出原因，排除故障。
     2、启动时，注意有无异常杂音，电流是否稳定，振动有无不正常的情况。
     3、筛箱侧板和横梁如出现裂缝应及时焊补，可先在裂纹发展端钻一小孔，然后用碳弧气刨将裂纹处刨一坡口，再进行焊补，焊补是应严格按焊接工艺进行。
     4、筛机的轴承一般经8-12个月更换一次，传动皮带2-3个月更换一次，弹簧的寿命不低于3-6个月，筛框的寿命在两年以上。
     5、圆振动筛若采用润滑脂润滑，应每月加注一次润滑油。油量不宜过多，加油量不应超过整个轴承空间的三分之二，否则会引起轴承温度过高。
     6、经常检查筛机上各连接螺栓的紧固情况。振动器与筛箱的连接螺栓的紧固情况更应引起重视，若发现松动应及时拧紧。
     7、定期检测筛网是否松动，筛网松动是影响生产效率的重要因素，发现后应立即索紧。
